製品情報

2x1メカニカル光スイッチ

特長
光スイッチ切替トリガとなる光モニタ機能を追加。実装スペースの縮小と実装コスト低減にお役立て下さい。
切替制御は、TTL駆動
シングルモード、マルチモードファイバに対応した品揃え
2x1メカニカル光スイッチ

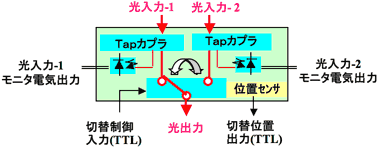

◆光モニタ機能付き2x1光スイッチ (2x1M)

  • 光入力-1、光入力-2のモニタが可能
  • TTLによる切替制御駆動
  • TTLによる切替位置情報を出力
  • 低挿入損失
  • 切替状態を自己保持

Model.No 適合ファイバ 波長帯 モニタ分岐比 詳細資料
FAS0201MS02 SMF 1310/1550nm帯 98:2 Datasheet
FAS0201MM10 GI50/125 850nm帯 90:10 Datasheet

◆2x1光スイッチ(2x1B)

  • 双方向伝送が可能
  • TTLによる切替制御駆動
  • TTLによる切替位置情報を出力
  • 低挿入損失
  • 切替状態を自己保持
Model.No 適合ファイバ 波長帯 詳細資料
FAS0201BS SMF 1310/1550nm帯 Datasheet
FAS0201BM1 GI50/125 850nm帯 Datasheet

1xN/N+1光スイッチ

種別
切替用途:1x4、1x5、1x8、1x9光スイッチ
冗長用途: 4+1、8+1光スイッチ
特長
低挿入損失 : typ.0.6dB
高切替再現性 : typ.0.01dB

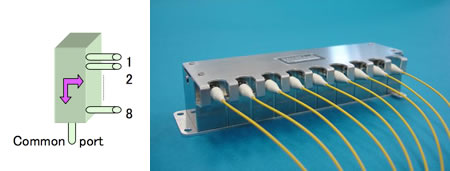

◆1x8光スイッチ

1x8光スイッチ

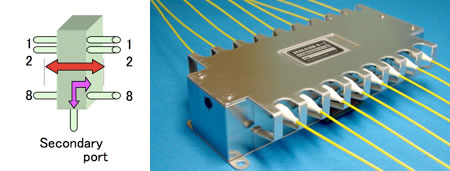

◆8+1光スイッチ

8+1光スイッチ

性能
Item 1x8 Optical Switch
Optical fiber SMF
Wavelength 1280-1340nm
1460-1580nm
Insetion loss < 1.5dB
Polarization dependence loss < 0.15dB
Repeatability < +/-0.05dB (typ.0.01dB)
Cross talk > 60dB
Return loss > 40dB
Drive voltage 3.5 - 4.0V
Resistance 12.1+/-2.05oham
Dimensions 122(W)x30(D)x27(H)mm

光セレクタ

「多心光ファイバ選択装置を簡単に作りたい」に応えます

特長
パソコン、24V電源の準備で多心光ファイバ選択装置を実現できます。
低挿入損失：1.5dB以下
高い切替再現性：±0.02dB以下
多彩なバリエーション：1x8、1x16、2x8、2x(1x16)
光セレクタ1 光セレクタ2
性能
Item Characteristics
Optical fiber SMF
Wavelength 1260-1660nm
Insetion loss < 1.5dB
Polarization dependence loss < 0.05dB
Repeatability < +/-0.02dB
Cross talk > 60dB
Return loss > 40dB
Optical connector FC/LC
Switching time < 3s
Power supply 24VDC
Interface RS-485
Ambient temperature 0-40C

詳細資料：Datasheet

GI 50/125、PMFについてもご相談ください。

光セレクタの構成
