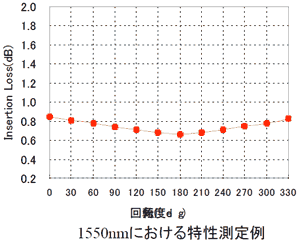

光ファイバロータリージョイント

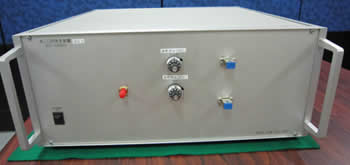

～5ps光短パルス発生装置

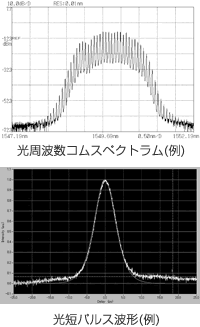

<自由な光波長で自由な繰り返しの光超短パルス(光周波数コム)を発生>
- LN変調器で位相変調と振幅変調を与えるNICT殿ご指導による方式を採用
- 光源、および周波数発振器を内蔵
- 光信号の偏波面と信号レベルを調整して入力で外部光信号波長による光短パルス発生も可能
- 電気正弦波信号の信号レベル調整して入力で外部から光短パルス発生の繰り返し周期を制御することが可能
性能
| 項目 |
性能 |
| 内蔵LD光源 *1 |
DFBレーザダイオード |
| 内蔵LD波長 |
1550nm |
| 光出力レベル |
6dBm |
| 光コネクタ |
SCコネクタ |
| 内蔵発振周波数 *2 |
9.95328GHz |
| 電気コネクタ |
SMAコネクタ |
| 増幅出力レベル |
18dBm |
| 光パルス幅 |
2-5ps |
| 電源電圧 |
100VAC |
| 寸法 |
432(W) x 176(H) x 424(D) mm |
*1 外部光入力可能(ユーザ光源)
*2 外部電気入力可能(ユーザ発振器)
|
|
