低価格MMF光ロータリージョイント
低価格を実現するためにMMF対応に特化した光ロータリージョイントです。
詳細資料：Datasheet
| 項目 | 仕様 |
|---|---|
| 光ファイバ | GI50/125 |
| 挿入損失 | 2dB以下 |
| 回転損失変動 | 1dB以下 |
| 最大回転数 | 200rpm |
| 使用温度範囲 | -10~70℃ |
(*1) 波長につきましてはご相談ください。

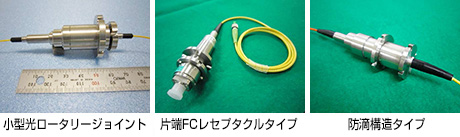

単心光ロータリージョイント
SMF対応の高性能光ロータリージョイントです。
ご用途に合わせた品揃え。MMF対応、偏波保持ファイバ対応も行っていますので、ご相談ください。
| 種別 | 型名 | 記事 | 詳細資料 |
|---|---|---|---|
| 小型光ロータリージョイント | DE-G046 | φ0.9mm素線 | Datasheet |
| 単心光ロータリージョイント | DE-G002 | φ2mmコード | Datasheet |
| 片端FCレセプタクル光ロータリージョイント | DE-G007 | Datasheet | |
| 防滴単心光ロータリージョイント | DE-G018 | IPX6適合 | Datasheet |
| 項目 | 仕様 |
|---|---|
| 挿入損失 | 1.5dB以下 |
| 回転損失変動 | 0.5dB以下 |
| 反射減衰量(*1) | 60dB以上 |
| 最大入力パワー | +23dBm |
| 最大回転数 | 5000rpm |
| 使用温度範囲 | 0~65℃ |
(*1) 光コネクタは含みません
(*2) 波長につきましてはご相談ください。

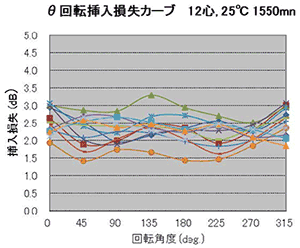

6ch～12cn多心光ロータリージョイント
- 6ch～12chに対応のSMF多心光ロータリージョイントです。
- ch数、波長につきましてはご相談ください。
| 心数 | 型名 | Datasheet |
| 6心 | DE-G05306 | Datasheet |
| 8心 | DE-G05308 | |
| 10心 | DE-G05310 | |
| 12心 | DE-G05312 |
| 項目 | 仕様 |
|---|---|
| 挿入損失 | 5dB以下 |
| 回転損失変動 | 2dB以下 |
| 反射減衰量(*1) | 60dB以上 |
| クロストーク | 60dB以上 |
| 最大入力パワー | +23dBm |
| 最大回転数 | 100rpm |
| 動作温度範囲 | 0～65℃ |
(*1) 光コネクタは含みません。
(*2) 波長につきましてはご相談ください。
自転式光ロータリージョイント
- ACサーボモータにより光コネクタ部を高速回転いたします。
- 外部モータ駆動方式に比べた特長として、外部モータが無いので小型、軸ブレが小さく、回転音が小さい。
- 主な用途は医療用OCT装置です。(Optical Coherence Tomography）
| 種別 | 型名 | 記事 |
|---|---|---|
| 低速回転 タイプ |
DE-G034 | 1,000~6,000rpm |
| 高速回転 タイプ |
開発中 | 1,000~12,000rpm |
| 項目 | 仕様 |
|---|---|
| 挿入損失 | 1.5dB以下 |
| 回転損失変動 | 0.5dB以下 |
| 反射減衰量(*1) | 60dB以上 |
| 最大入力パワー | +23dBm |
| 使用温度範囲 | 10~50℃ |
| 印加電圧 | 24VDC |
(*1) 光コネクタは含みません
(*2) 波長につきましてはご相談ください。
光・電気ハイブリッドスリップリング
光ロータリージョイントと電気スリップリングとを一体化したスリップリングです。
| 種別 | 型名 | 光ファイバ | 詳細資料 |
|---|---|---|---|
| 低価格MMF対応タイプ | DE-G055 | GI50/125 | Datasheet |
| SMF対応タイプ | DE-G056 | SMF | Datasheet |
| 項目 | 低価格MMF 対応タイプ |
SMF 対応タイプ |
|
|---|---|---|---|
| 最大回転数 | 200rpm | ||
| 使用温度範囲 | -10~70℃ | 0~65℃ | |
| 電気スリップリング | 最大定格電圧 | 240VAC/240VDC | |
| 極数 | 6 | ||
| 電流容量 | 最大2A/極 | ||
| 光ロータリージョイント | 光ファイバ | GI50/125 | SMF |
| 挿入損失 | 2dB以下 | 1.5dB以下 | |
| 回転損失変動 | 1dB以下 | 0.5dB以下 | |
| 反射減衰量(*1) | 15dB以上 | 60dB以上 | |
| 光ファイバ径 | φ0.9mm素線、φ2mmコード | ||
| 光コネクタ | SC、LC、FC | ||
| 外形寸法 | φ26×102mm | φ26×130mm | |
(*1) 光コネクタは含みません
(*2) 波長につきましてはご相談ください。
